Bạn đang tự hỏi Mô hình ERD là gì? Lợi ích của nó mang lại cho việc thiết kế cơ sở dữ liệu? Trong bài viết này, chúng ta sẽ đi sâu vào Mô hình ERD là gì? Lợi ích, cấu tạo và cách vẽ mô hình ERD, giúp bạn nắm bắt một công cụ thiết yếu trong lĩnh vực công nghệ thông tin. Hãy cùng khám phá cách mô hình ERD không chỉ hỗ trợ xây dựng hệ thống dữ liệu mà còn tối ưu hóa quy trình phát triển phần mềm.

Khái niệm mô hình ERD

Mô hình ERD, hay còn gọi là mô hình Quan hệ Thực thể, là một khái niệm nền tảng trong thiết kế cơ sở dữ liệu, giúp biểu diễn trực quan mối quan hệ giữa các yếu tố dữ liệu. Nó không chỉ là công cụ kỹ thuật mà còn là cầu nối giữa ý tưởng trừu tượng và thực tế, mang lại sự rõ ràng cho các dự án phần mềm lớn. Với hơn 50 năm phát triển, Mô hình ERD là gì? Lợi ích của nó đã được chứng minh qua vô số ứng dụng thực tế, từ hệ thống quản lý doanh nghiệp đến các nền tảng dữ liệu lớn. Trong phần này, chúng ta sẽ khám phá sâu hơn để hiểu rõ hơn về Mô hình ERD là gì? Lợi ích và vai trò của nó.

Định nghĩa mô hình ERD

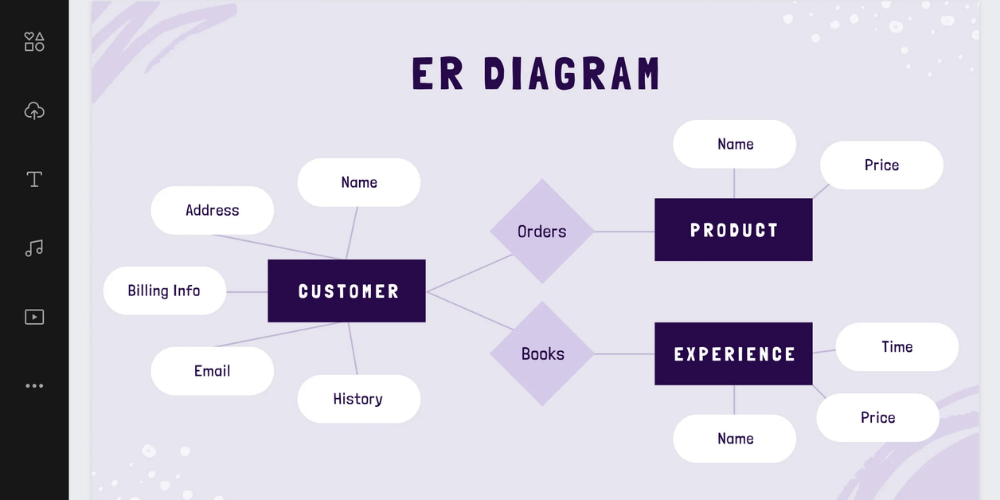

Mô hình ERD được định nghĩa là một sơ đồ trực quan hóa các thực thể, thuộc tính và mối quan hệ trong cơ sở dữ liệu, giúp các nhà thiết kế nắm bắt cấu trúc dữ liệu một cách rõ ràng và logic. Đây là phương pháp được phát triển để mô tả thế giới thực dưới dạng mô hình trừu tượng, nơi các thực thể đại diện cho các đối tượng như con người, vật phẩm hoặc sự kiện, và mối quan hệ liên kết chúng lại.

Việc sử dụng Mô hình ERD là gì? Lợi ích nằm ở khả năng chuyển đổi yêu cầu kinh doanh thành cấu trúc dữ liệu cụ thể, tránh được những sai lầm phổ biến trong thiết kế ban đầu. Ví dụ, trong một hệ thống quản lý khách hàng, thực thể “Khách hàng” có thể được mô tả với các thuộc tính như tên, địa chỉ và số điện thoại, giúp đảm bảo tính nhất quán và toàn vẹn dữ liệu. Không chỉ dừng lại ở khía cạnh kỹ thuật, mô hình ERD còn thúc đẩy sự hợp tác giữa các nhóm, từ lập trình viên đến quản lý dự án, bằng cách cung cấp một ngôn ngữ chung để thảo luận về dữ liệu.

Hơn nữa, Mô hình ERD là gì? Lợi ích còn thể hiện qua tính linh hoạt của nó, có thể áp dụng cho các loại cơ sở dữ liệu khác nhau, từ SQL truyền thống đến các hệ thống NoSQL hiện đại. Điều này làm cho mô hình trở thành một phần không thể thiếu trong vòng đời phát triển phần mềm, từ giai đoạn phân tích đến triển khai và bảo trì. Với sự phát triển của công nghệ, cấu tạo và cách vẽ mô hình ERD ngày càng được tinh chỉnh để phù hợp với các yêu cầu phức tạp hơn, chẳng hạn như xử lý dữ liệu lớn (big data) hoặc tích hợp AI.

Lịch sử phát triển của mô hình ERD

Mô hình ERD lần đầu tiên được giới thiệu bởi Peter Chen vào năm 1976, đánh dấu một bước ngoặt trong lĩnh vực thiết kế cơ sở dữ liệu bằng cách cung cấp một cách tiếp cận trực quan hơn so với các mô hình trước đó. Trước đó, các phương pháp như mô hình mạng hoặc phân cấp chủ yếu tập trung vào cấu trúc dữ liệu mà chưa nhấn mạnh vào mối quan hệ giữa các thực thể, dẫn đến những hạn chế trong việc mô tả thế giới thực. Peter Chen, qua bài báo nổi tiếng của mình, đã đề xuất Mô hình ERD là gì? Lợi ích qua việc sử dụng các biểu tượng đơn giản để đại diện cho thực thể, mối quan hệ và thuộc tính, làm cho việc thiết kế trở nên dễ tiếp cận hơn.

Trong những năm 1980 và 1990, Mô hình ERD là gì? Lợi ích được mở rộng với sự ra đời của các phiên bản nâng cao, chẳng hạn như mô hình ER mở rộng (EER), tích hợp thêm các khái niệm như phân loại và tổng quát hóa. Sự phát triển này phản ánh nhu cầu ngày càng tăng của ngành công nghệ, nơi các hệ thống dữ liệu phải xử lý lượng thông tin khổng lồ từ các ứng dụng web và hệ thống doanh nghiệp. Các công ty lớn như IBM và Oracle đã áp dụng và cải tiến mô hình này, dẫn đến sự phổ biến rộng rãi trong chuẩn ANSI và ISO, giúp cấu tạo và cách vẽ mô hình ERD trở thành tiêu chuẩn toàn cầu.

Ngày nay, với sự tiến bộ của công nghệ số, Mô hình ERD là gì? Lợi ích tiếp tục phát triển để phù hợp với các xu hướng mới như dữ liệu phi cấu trúc và học máy. Các công cụ hiện đại như Lucidchart hay Microsoft Visio đã làm cho việc vẽ mô hình trở nên dễ dàng hơn, đồng thời tích hợp với các nền tảng đám mây. Điều này không chỉ giữ cho mô hình ERD vẫn còn giá trị mà còn nâng cao lợi ích của nó trong việc dự đoán và tối ưu hóa hệ thống, chứng tỏ rằng đây là một khái niệm trường tồn trong thế giới công nghệ.

Vai trò của mô hình ERD trong thiết kế cơ sở dữ liệu

Vai trò của mô hình ERD trong thiết kế cơ sở dữ liệu là tạo nền tảng vững chắc cho việc xây dựng hệ thống, đảm bảo rằng mọi yếu tố dữ liệu đều được lập kế hoạch kỹ lưỡng từ ban đầu. Nó hoạt động như một bản đồ hướng dẫn, giúp các nhà thiết kế xác định rõ ràng các thực thể chính và mối quan hệ giữa chúng, từ đó tránh lãng phí thời gian và tài nguyên trong giai đoạn sau. Trong bối cảnh dữ liệu ngày càng phức tạp, Mô hình ERD là gì? Lợi ích nổi bật qua khả năng phát hiện sớm các vấn đề tiềm ẩn, như trùng lặp dữ liệu hoặc thiếu tính liên kết.

Một khía cạnh quan trọng là Mô hình ERD là gì? Lợi ích giúp chuyển đổi ý tưởng kinh doanh thành mô hình kỹ thuật một cách mạch lạc, ví dụ như trong việc thiết kế hệ thống bán hàng trực tuyến, nơi thực thể “Sản phẩm” liên kết với “Đơn hàng” qua mối quan hệ “Mua”. Điều này không chỉ nâng cao hiệu quả thiết kế mà còn hỗ trợ trong việc tích hợp với các công nghệ khác, như API hoặc hệ thống ERP. Hơn nữa, cấu tạo và cách vẽ mô hình ERD cho phép kiểm tra tính toàn vẹn dữ liệu, đảm bảo rằng các quy tắc kinh doanh được phản ánh chính xác trong cơ sở dữ liệu.

Ngoài ra, vai trò của mô hình ERD còn mở rộng đến việc hỗ trợ bảo trì lâu dài, nơi nó phục vụ như tài liệu tham khảo cho các đội ngũ phát triển sau này. Với sự gia tăng của các dự án Agile, lợi ích của mô hình ERD nằm ở khả năng thích ứng nhanh chóng với thay đổi, giúp doanh nghiệp duy trì tính linh hoạt trong môi trường cạnh tranh. Tổng thể, Mô hình ERD là gì? Lợi ích đã trở thành yếu tố then chốt, làm cho thiết kế cơ sở dữ liệu không còn là công việc máy móc mà là một quá trình sáng tạo và chiến lược.

Lợi ích của mô hình ERD

Mô hình ERD mang lại vô số lợi ích thiết thực, biến nó thành công cụ không thể thiếu trong thiết kế cơ sở dữ liệu hiện đại. Từ việc làm rõ cấu trúc dữ liệu đến hỗ trợ giao tiếp giữa các bên liên quan, Mô hình ERD là gì? Lợi ích giúp tối ưu hóa quy trình phát triển và đảm bảo tính bền vững lâu dài. Trong phần này, chúng ta sẽ khám phá sâu hơn về cách Mô hình ERD là gì? Lợi ích đóng góp vào việc quản lý dữ liệu hiệu quả, đồng thời nhấn mạnh cấu tạo và cách vẽ mô hình ERD như một phần của lợi thế cạnh tranh.

Giúp hiểu rõ cấu trúc dữ liệu

Mô hình ERD giúp hiểu rõ cấu trúc dữ liệu bằng cách trực quan hóa các thành phần chính, từ thực thể đến mối quan hệ, tạo nên một bức tranh toàn diện về hệ thống. Điều này đặc biệt hữu ích trong các dự án lớn, nơi dữ liệu có thể phức tạp và khó quản lý, giúp các nhà thiết kế tránh được những sai lầm cơ bản như thiếu liên kết hoặc dư thừa thông tin.

Ví dụ, khi áp dụng Mô hình ERD là gì? Lợi ích, một doanh nghiệp có thể dễ dàng nhận ra cách thực thể “Nhân viên” liên kết với “Dự án” qua mối quan hệ “Tham gia”, từ đó tối ưu hóa lưu trữ và truy vấn dữ liệu. Không chỉ dừng lại ở mức cơ bản, lợi ích này còn mở rộng đến việc dự đoán các vấn đề tiềm ẩn, như xung đột dữ liệu, giúp cải thiện hiệu suất tổng thể của cơ sở dữ liệu.

Hơn nữa, lợi ích của mô hình ERD nằm ở khả năng làm cho cấu trúc dữ liệu trở nên dễ tiếp cận với cả người mới bắt đầu và chuyên gia, thúc đẩy sự học hỏi và cải tiến liên tục. Trong thế giới công nghệ thay đổi nhanh chóng, việc hiểu rõ cấu tạo và cách vẽ mô hình ERD giúp doanh nghiệp thích ứng với các yêu cầu mới, chẳng hạn như tích hợp dữ liệu từ nhiều nguồn khác nhau.

Hỗ trợ quá trình giao tiếp giữa các bên liên quan

Mô hình ERD hỗ trợ quá trình giao tiếp bằng cách cung cấp một ngôn ngữ chung, giúp các bên liên quan từ lập trình viên đến quản lý kinh doanh thảo luận về dữ liệu một cách hiệu quả. Điều này loại bỏ rào cản ngôn ngữ kỹ thuật, làm cho ý tưởng trở nên rõ ràng và dễ hiểu hơn, đặc biệt trong các cuộc họp dự án lớn.

Khi sử dụng Mô hình ERD là gì? Lợi ích, các nhóm có thể trực quan hóa vấn đề, ví dụ như vẽ sơ đồ để minh họa mối quan hệ giữa “Khách hàng” và “Giao dịch”, từ đó thu thập phản hồi nhanh chóng và điều chỉnh thiết kế kịp thời. Lợi ích này không chỉ cải thiện sự phối hợp mà còn giảm thiểu rủi ro hiểu lầm, dẫn đến sản phẩm cuối cùng chất lượng cao hơn.

Ngoài ra, lợi ích của mô hình ERD còn thể hiện qua việc thúc đẩy sự tham gia của tất cả các bên, từ khách hàng đến nhà cung cấp, giúp xây dựng hệ thống dữ liệu phù hợp với nhu cầu thực tế. Với sự hỗ trợ từ cấu tạo và cách vẽ mô hình ERD, giao tiếp trở thành một phần tích cực của quy trình phát triển, mang lại giá trị lâu dài cho dự án.

Tăng cường khả năng quản lý và bảo trì cơ sở dữ liệu

Mô hình ERD tăng cường khả năng quản lý bằng cách cung cấp khung làm việc rõ ràng, giúp theo dõi và cập nhật cấu trúc dữ liệu một cách hệ thống. Điều này đặc biệt quan trọng trong môi trường động, nơi dữ liệu thay đổi thường xuyên, đảm bảo rằng hệ thống luôn hoạt động mượt mà và an toàn.

Với Mô hình ERD là gì? Lợi ích, các nhà quản lý có thể dễ dàng phát hiện và khắc phục vấn đề, chẳng hạn như mở rộng mối quan hệ giữa các thực thể mà không làm gián đoạn hoạt động hiện tại. Lợi ích này không chỉ tiết kiệm thời gian mà còn giảm chi phí bảo trì, làm cho cơ sở dữ liệu trở nên bền vững hơn theo thời gian.

Hơn nữa, lợi ích của mô hình ERD nằm ở khả năng tích hợp với các công cụ quản lý hiện đại, giúp theo dõi hiệu suất và dự đoán các vấn đề tiềm ẩn. Bằng cách hiểu rõ cấu tạo và cách vẽ mô hình ERD, doanh nghiệp có thể nâng cao năng lực quản lý, biến dữ liệu thành tài sản chiến lược thực sự.

Phát hiện lỗi và tối ưu hóa thiết kế

Mô hình ERD hỗ trợ phát hiện lỗi bằng cách phân tích cấu trúc dữ liệu từ sớm, giúp xác định các vấn đề như thiếu thuộc tính hoặc mối quan hệ không hợp lý trước khi triển khai. Điều này ngăn chặn được những sai sót đắt đỏ, nâng cao chất lượng tổng thể của hệ thống.

Khi áp dụng Mô hình ERD là gì? Lợi ích, các nhà thiết kế có thể sử dụng sơ đồ để kiểm tra tính logic, ví dụ như đảm bảo rằng mối quan hệ “Một-Đa” giữa thực thể “Sản phẩm” và “Đánh giá” được tối ưu hóa. Lợi ích này không chỉ cải thiện thiết kế mà còn thúc đẩy sự sáng tạo, cho phép thử nghiệm các giải pháp mới.

Ngoài ra, lợi ích của mô hình ERD còn bao gồm việc tối ưu hóa hiệu suất, như giảm thời gian truy vấn dữ liệu thông qua việc sắp xếp hợp lý các mối quan hệ. Với sự hỗ trợ từ cấu tạo và cách vẽ mô hình ERD, việc phát hiện lỗi trở thành một phần tự nhiên của quy trình, dẫn đến hệ thống dữ liệu hiệu quả hơn.

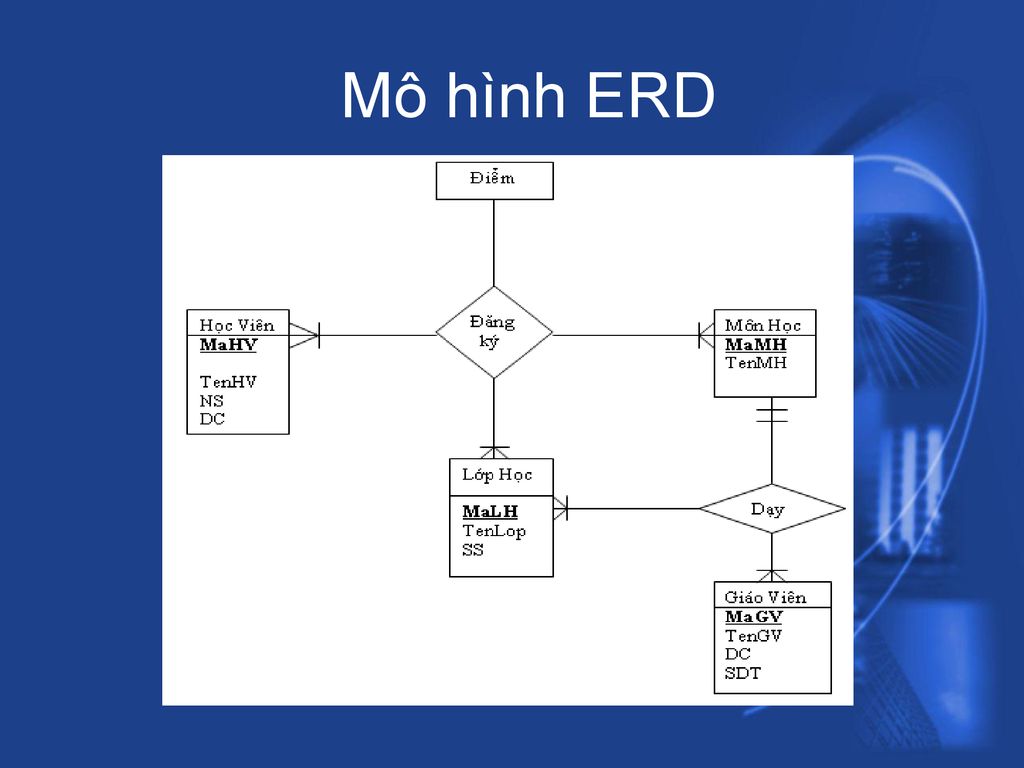

Cấu tạo của mô hình ERD

Cấu tạo của mô hình ERD là nền tảng cho việc xây dựng hệ thống dữ liệu vững chắc, với các thành phần chính như thực thể, quanhệ và thuộc tính. Mỗi thành phần đóng một vai trò quan trọng trong việc xác định cách thức mà dữ liệu được tổ chức và liên kết với nhau. Qua việc hiểu rõ cấu trúc này, các nhà phát triển có thể thiết kế cơ sở dữ liệu hiệu quả hơn, từ đó tối ưu hóa khả năng truy cập và xử lý thông tin.

Các thành phần chính của mô hình ERD

Thực thể (Entity)

Thực thể là những đối tượng hoặc khái niệm mà chúng ta muốn lưu trữ thông tin trong cơ sở dữ liệu. Trong mô hình ERD, thực thể thường được biểu diễn bằng hình chữ nhật. Chẳng hạn, trong một hệ thống quản lý sinh viên, các thực thể có thể bao gồm “Sinh Viên”, “Giáo Viên” và “Môn Học”. Mỗi thực thể này đại diện cho một tập hợp các thông tin cụ thể về một chủ đề nhất định.

Việc xác định thực thể đầu tiên là bước quan trọng trong quá trình thiết kế cơ sở dữ liệu. Nó không chỉ liên quan đến việc nhận diện các đối tượng mà còn phải suy nghĩ về mối quan hệ giữa các thực thể này. Ví dụ, một thực thể “Sinh Viên” có thể có mối quan hệ với cả “Khóa Học” và “Kết Quả”, điều này giúp tạo ra một cái nhìn tổng thể về cách thức hoạt động của hệ thống.

Hơn nữa, khi xác định các thực thể trong cấu tạo của mô hình ERD, người thiết kế cần phải xem xét các biến thể của thực thể. Điều này có thể bao gồm việc phân chia thực thể thành các phần nhỏ hơn, chẳng hạn như “Sinh Viên Đại Học” và “Sinh Viên Cao Học”, nhằm phản ánh sự đa dạng trong dữ liệu mà chúng ta đang làm việc.

Quan hệ (Relationship)

Quan hệ trong mô hình ERD là cách mà các thực thể tương tác và liên kết với nhau. Chúng được biểu diễn bằng các đường nối giữa các hình chữ nhật (thực thể) trong sơ đồ. Có ba loại quan hệ chính: quan hệ một-một, một-nhiều và nhiều-nhiều. Hiểu rõ các loại quan hệ này là rất quan trọng để đảm bảo rằng dữ liệu được tổ chức một cách hợp lý và hiệu quả.

Ví dụ, trong một hệ thống quản lý thư viện, một “Cuốn Sách” có thể có một mối quan hệ với “Tác Giả” theo kiểu một-nhiều, vì một tác giả có thể viết nhiều cuốn sách. Ngược lại, một cuốn sách có thể chỉ được viết bởi một tác giả duy nhất. Sự phân tích và thiết lập đúng các mối quan hệ sẽ giúp tránh tình trạng dữ liệu bị trùng lặp và tăng cường khả năng truy xuất thông tin.

Chưa hết, việc hiểu rõ quan hệ giữa các thực thể cũng hỗ trợ trong quá trình tối ưu hóa thiết kế cơ sở dữ liệu. Khi các mối quan hệ được xác định rõ ràng, bạn có thể dễ dàng cải thiện quy trình truy vấn và giảm thiểu độ phức tạp, từ đó nâng cao hiệu suất hoạt động của toàn bộ hệ thống.

Thuộc tính (Attribute)

Thuộc tính là các thông tin cụ thể mà chúng ta muốn ghi lại về một thực thể. Mỗi thực thể có thể có nhiều thuộc tính khác nhau, và chúng được biểu diễn trong mô hình ERD bằng các hình elip gắn liền với thực thể. Ví dụ, một thực thể “Sinh Viên” có thể có các thuộc tính như “Tên”, “Ngày Sinh”, và “Mã Sinh Viên”.

Sự lựa chọn và phân loại các thuộc tính không chỉ ảnh hưởng đến cách thức lưu trữ dữ liệu mà còn quyết định cách thức mà dữ liệu sẽ được truy xuất. Một thiết kế hợp lý sẽ giúp người dùng dễ dàng tìm kiếm và sử dụng thông tin một cách hiệu quả.

Hơn nữa, khi làm việc với thuộc tính, bạn cũng cần cân nhắc đến kiểu dữ liệu mà từng thuộc tính sẽ sử dụng. Điều này không chỉ đảm bảo tính chính xác của thông tin mà còn hỗ trợ trong việc tối ưu hóa cơ sở dữ liệu. Đối với mỗi thuộc tính, việc xác định kiểu dữ liệu phù hợp sẽ giúp cải thiện tốc độ truy vấn và giảm tải cho hệ thống.

Các loại mô hình ERD

Mô hình ERD cơ bản

Mô hình ERD cơ bản là phiên bản đơn giản nhất của mô hình này, thường được sử dụng trong các ứng dụng nhỏ hoặc trong việc giảng dạy khái niệm cơ bản về cơ sở dữ liệu. Trong mô hình này, các thực thể, mối quan hệ và thuộc tính được biểu diễn một cách trực quan, dễ hiểu, giúp người học và người mới bắt đầu có thể nắm bắt nhanh chóng.

Đặc điểm nổi bật của mô hình ERD cơ bản là nó không yêu cầu quá nhiều chi tiết hay phức tạp, mà chỉ tập trung vào các yếu tố chính như thực thể và mối quan hệ giữa chúng. Điều này giúp người dùng dễ dàng hình dung và hiểu rõ hơn về cấu trúc dữ liệu tổng thể mà họ đang làm việc.

Mặc dù đơn giản, nhưng mô hình ERD cơ bản vẫn giữ vai trò quan trọng trong việc thiết kế và phát triển cơ sở dữ liệu. Nó cung cấp nền tảng vững chắc để phát triển lên các mô hình phức tạp hơn trong tương lai. Bằng cách bắt đầu từ mô hình cơ bản, người dùng có thể dần dần xây dựng thêm các yếu tố khác như thuộc tính và mối quan hệ phức tạp hơn.

Mô hình ERD mở rộng

Mô hình ERD mở rộng là phiên bản phát triển từ mô hình cơ bản, bao gồm các tính năng bổ sung giúp phản ánh sự phong phú và đa dạng của dữ liệu trong môi trường thực tế. Trong mô hình này, các yếu tố như thừa kế, ràng buộc và các quy tắc nghiệp vụ có thể được bổ sung để mô tả sâu hơn về cách thức mà các thực thể tương tác với nhau.

Điểm khác biệt lớn nhất của mô hình mở rộng so với mô hình cơ bản là khả năng thể hiện mối quan hệ phức tạp giữa các thực thể. Điều này cho phép người thiết kế dữ liệu có thể xây dựng các mô hình dữ liệu gần gũi hơn với thực tế, đáp ứng nhu cầu của các ứng dụng quy mô lớn hoặc phức tạp hơn.

Hơn nữa, mô hình ERD mở rộng còn giúp cải thiện khả năng bảo trì và quản lý cơ sở dữ liệu. Với việc sử dụng các quy tắc và ràng buộc, người dùng có thể dễ dàng nhận diện và xử lý các lỗi phát sinh trong quá trình vận hành, từ đó nâng cao hiệu suất và ổn định của hệ thống.

Cách vẽ mô hình ERD

Quá trình vẽ mô hình ERD là một bước quan trọng trong thiết kế cơ sở dữ liệu. Nó không chỉ giúp hình dung cấu trúc dữ liệu mà còn tạo điều kiện thuận lợi cho việc trao đổi ý tưởng và thông tin giữa các bên liên quan. Để có một mô hình ERD chất lượng, cần thực hiện một số bước chuẩn bị nhất định.

Chuẩn bị trước khi vẽ mô hình ERD

Xác định yêu cầu và mục tiêu

Trước khi bắt tay vào việc vẽ mô hình ERD, việc xác định rõ yêu cầu và mục tiêu của dự án là cực kỳ quan trọng. Điều này bao gồm việc làm rõ những gì mà hệ thống dữ liệu cần đạt được, từ đó định hình hướng đi cho mô hình. Các câu hỏi cần đặt ra bao gồm: Dữ liệu sẽ phục vụ cho ai? Có những loại thông tin gì cần thu thập và lưu trữ?

Một khi đã xác định được yêu cầu, bạn sẽ có cái nhìn tổng quát hơn về các thực thể, mối quan hệ và thuộc tính cần thiết cho mô hình. Việc này không chỉ giúp tiết kiệm thời gian trong quá trình thiết kế mà còn đảm bảo rằng cuối cùng bạn sẽ có một mô hình phản ánh đúng nhu cầu thực tế.

Ngoài ra, việc xác định mục tiêu cũng sẽ giúp tạo ra một bức tranh rõ ràng hơn về cách mà các bên liên quan sẽ tương tác với dữ liệu. Điều này đặc biệt hữu ích trong việc phối hợp giữa các phòng ban, nhằm đạt được hiệu quả tối đa trong công việc.

Thu thập thông tin về dữ liệu

Sau khi đã xác định yêu cầu và mục tiêu, bước tiếp theo là thu thập thông tin chi tiết về dữ liệu. Điều này có thể bao gồm cả việc phỏng vấn người dùng, nghiên cứu tài liệu hiện có, hoặc khảo sát các hệ thống tương tự. Những thông tin này sẽ giúp bạn hiểu rõ hơn về ngữ cảnh và cách thức mà dữ liệu được sử dụng.

Việc thu thập thông tin không chỉ dừng lại ở việc biết được mình cần gì mà còn bao gồm việc hiểu rõ về cách thức dữ liệu sẽ được thao tác và cập nhật. Điều này sẽ giúp bạn đưa ra quyết định tốt hơn trong quá trình thiết kế, từ đó xây dựng một mô hình ERD hoàn chỉnh và dễ sử dụng.

Hơn nữa, việc thu thập đầy đủ thông tin cũng giúp giảm thiểu rủi ro hiểu lầm giữa các bên liên quan. Khi mọi người đều có cùng một cái nhìn rõ ràng về dữ liệu và cách thức nó được sử dụng, khả năng xảy ra xung đột sẽ giảm xuống đáng kể.

Quy trình vẽ mô hình ERD

Bước 1: Xác định các thực thể

Bước đầu tiên trong quy trình vẽ mô hình ERD là xác định các thực thể chính mà bạn muốn đưa vào. Đây là những đối tượng hoặc khái niệm mà bạn muốn lưu trữ thông tin. Theo như đã đề cập, các thực thể này thường được biểu diễn bằng hình chữ nhật trong mô hình.

Trong bước này, hãy suy nghĩ kỹ về các thực thể có liên quan đến hệ thống của bạn. Ví dụ, nếu bạn đang xây dựng một hệ thống quản lý nhân sự, các thực thể có thể bao gồm “Nhân Viên”, “Phòng Ban”, “Dự Án”,… Mỗi thực thể sẽ đại diện cho một tập hợp dữ liệu cụ thể, và việc xác định chính xác sẽ giúp bạn xây dựng một cấu trúc dữ liệu vững vàng.

Sau khi đã xác định xong các thực thể, nên kiểm tra và xác minh lại với các bên liên quan để đảm bảo rằng không có điều gì quan trọng bị bỏ sót. Điều này giúp đảm bảo rằng mô hình sẽ phản ánh đúng nhu cầu của tổ chức và đáp ứng được các yêu cầu trong tương lai.

Bước 2: Xác định các thuộc tính cho từng thực thể

Tiếp theo, bạn cần xác định các thuộc tính cho từng thực thể. Đây là những thông tin cụ thể mà bạn muốn lưu trữ về mỗi thực thể. Ví dụ, với thực thể “Nhân Viên”, bạn có thể bao gồm các thuộc tính như “Họ Tên”, “Ngày Sinh”, “Email”, và “Số Điện Thoại”.

Việc xác định thuộc tính rất quan trọng vì nó sẽ quyết định cách thức mà dữ liệu được lưu trữ và truy xuất trong hệ thống. Do đó, cần phải đảm bảo rằng các thuộc tính được lựa chọn là chính xác và phù hợp với thực tế. Bạn cũng nên cân nhắc đến việc sử dụng các kiểu dữ liệu khác nhau cho từng thuộc tính, từ đó tối ưu hóa hiệu suất của cơ sở dữ liệu.

Hơn nữa, các thuộc tính còn giúp người dùng có cái nhìn rõ ràng hơn về thông tin mà họ đang làm việc. Bằng cách tổ chức các thuộc tính một cách hợp lý và dễ hiểu, bạn sẽ tạo ra một trải nghiệm người dùng tốt hơn.

Bước 3: Xác định các mối quan hệ giữa các thực thể

Sau khi đã xác định được các thực thể và thuộc tính, bước tiếp theo là xác định các mối quan hệ giữa các thực thể. Đây là một trong những bước quan trọng nhất trong quá trình thiết kế mô hình ERD, vì nó sẽ giúp bạn hiểu rõ cách mà các thực thể tương tác với nhau.

Khi xác định các mối quan hệ, cần chú ý đến các loại quan hệ khác nhau, như một-một, một-nhiều hoặc nhiều-nhiều. Việc này không chỉ giúp mô hình trở nên hoàn thiện hơn mà còn giúp nâng cao khả năng truy vấn dữ liệu trong tương lai.

Một phương pháp hiệu quả để xác định các mối quan hệ là sử dụng các câu hỏi như: “Một Nhân Viên có thể tham gia vào bao nhiêu Dự Án?”, hoặc “Một Dự Án có thể được thực hiện bởi bao nhiêu Nhân Viên?”. Những câu hỏi này sẽ giúp bạn khám phá và làm sáng tỏ cách thức mà các thực thể tương tác với nhau.

Bước 4: Vẽ mô hình ERD

Cuối cùng, sau khi đã hoàn tất các bước trước đó, bạn có thể bắt đầu tiến hành vẽ mô hình ERD. Sử dụng các phần mềm chuyên dụng hoặc công cụ trực tuyến, bạn sẽ có thể tạo ra một sơ đồ rõ ràng và dễ hiểu. Mô hình nên được tổ chức sao cho mọi người có thể dễ dàng đọc và nắm bắt thông tin từ đó.

Khi vẽ mô hình, hãy nhớ rằng sự rõ ràng và dễ hiểu là rất quan trọng. Sử dụng các ký hiệu và màu sắc một cách hợp lý để phân biệt các thực thể, thuộc tính và mối quan hệ. Đồng thời, bạn cũng nên chú thích rõ ràng để người xem có thể hiểu được nội dung mà bạn muốn truyền tải.

Sau khi hoàn thành, đừng quên chia sẻ mô hình với các bên liên quan để thu thập phản hồi. Điều này sẽ giúp bạn điều chỉnh và cải thiện mô hình, từ đó nâng cao tính khả thi và hiệu quả của toàn bộ hệ thống.

Công cụ hỗ trợ vẽ mô hình ERD

Phần mềm chuyên dụng

Có nhiều phần mềm chuyên dụng dành riêng cho việc vẽ mô hình ERD, giúp người dùng có thể dễ dàng xây dựng và tùy chỉnh sơ đồ theo nhu cầu của mình. Các phần mềm này thường đi kèm với nhiều tính năng hữu ích, từ việc hỗ trợ vẽ sơ đồ đến việc tích hợp với các cơ sở dữ liệu hiện có.

Một ví dụ điển hình là Microsoft Visio, đây là một công cụ mạnh mẽ với nhiều mẫu và biểu tượng sẵn có giúp người dùng dễ dàng tạo ra mô hình ERD chuyên nghiệp. Ngoài ra, Lucidchart cũng là một công cụ trực tuyến phổ biến cho việc vẽ mô hình ERD, cho phép người dùng làm việc trên cùng một dự án từ xa, giúp tăng cường khả năng hợp tác giữa các thành viên trong nhóm.

Sử dụng phần mềm chuyên dụng không chỉ giúp giảm bớt thời gian cần để vẽ mô hình mà còn nâng cao tính chính xác và độ chuyên nghiệp của sản phẩm cuối cùng. Điều này đặc biệt quan trọng trong các dự án lớn, nơi mà việc giao tiếp và chia sẻ thông tin là rất cần thiết.

Công cụ trực tuyến

Ngoài các phần mềm chuyên dụng, còn có nhiều công cụ trực tuyến miễn phí hoặc trả phí mà bạn có thể sử dụng để vẽ mô hình ERD. Những công cụ này thường dễ sử dụng và không yêu cầu cài đặt, cho phép bạn nhanh chóng bắt đầu ngay cả khi không có kiến thức kỹ thuật sâu.

Công cụ như Draw.io cung cấp nền tảng thân thiện với người dùng, cho phép bạn dễ dàng kéo và thả các hình khối để tạo ra sơ đồ mong muốn. Tương tự, Creately cũng là một lựa chọn tuyệt vời với khả năng cộng tác trực tiếp, cho phép nhiều người cùng làm việc trên một dự án đồng thời.

Việc sử dụng công cụ trực tuyến mang lại tính linh hoạt cao và khả năng truy cập từ bất kỳ đâu. Điều này đặc biệt hữu ích trong bối cảnh làm việc từ xa ngày càng phổ biến, giúp các nhóm duy trì hiệu quả làm việc mà không gặp trở ngại về khoảng cách địa lý.

Kết luận

Tóm lại, mô hình ERD đóng một vai trò cực kỳ quan trọng trong việc thiết kế và quản lý cơ sở dữ liệu. Nó không chỉ giúp các nhà phát triển dễ dàng hình dung cấu trúc dữ liệu mà còn hỗ trợ quá trình giao tiếp hiệu quả giữa các bên liên quan. Những lợi ích của mô hình ERD, từ việc cải thiện khả năng quản lý và bảo trì cho đến việc phát hiện lỗi và tối ưu hóa thiết kế, đều góp phần vào việc nâng cao hiệu suất làm việc tổng thể.

Với sự hiểu biết sâu rộng về cấu tạo và cách vẽ mô hình ERD, các doanh nghiệp có thể tạo ra những hệ thống dữ liệu phù hợp, đáp ứng tốt các yêu cầu thay đổi của thị trường. Trong thế giới công nghệ ngày nay, việc áp dụng mô hình ERD không chỉ là một xu hướng mà còn là một yêu cầu thiết yếu để tồn tại và phát triển trong ngành công nghiệp.
